A taseme gabariiton instrument, mida kasutatakse vedeliku (või mõnikord ka tahke aine) taseme mõõtmiseks, jälgimiseks ja visuaalselt paagis, anumas või anumas. See on protsessitööstuses üks kõige põhilisemaid vahendeid, pakkudes aine kõrguse otsest või kaudset lugemist konteineris.
Esmane eesmärk on tagada protsessid ohutult ja tõhusalt, vältida ületäitumist ja säilitada varude kontrolli.
Miks on taseme gabariidid olulised?
Ohutus:Hoiab ära ohtlikud ületäitumise või - kuivad olukorrad, mis võivad põhjustada lekkeid, seadmete kahjustusi, tulekahjusid või isegi plahvatusi, eriti ohtlike materjalide puhul.
Protsessi kontroll:Säilitab õige töökoha õige taseme (nt tagades, et katlal on piisavalt vett auru loomiseks).
Varude haldamine:Esitab täpsed andmed selle kohta, kui palju toorainet või valmistoodet mahutis finants- ja tarneahela eesmärgil hoitakse.
Levinumad tasemel gabariidid
Taseme gabariidid võib laias laastus jagada kahte rühma:otsene(visuaalne) jakaudne(järeldus) Mõõtmistüübid.
1. otsesed/visuaalsed gabariidid (vaateklaasid)
Need pakuvad vedeliku sees olevale vedelikule otsest vaatepilti.
Torukujuline vaateklaas:Paagi üla- ja alaosaga ühendatud lihtne klaasist või plasttoru. Toru vedelik tase sobib paagi tasemega. Levinud madala - rõhurakendustes nagu veehoidlad või kütusepaagid.
Refleks/läbipaistev vaateklaas:Paks klaasplaat, mis on paigaldatud otse paagi küljele. Läbipaistmatud vedelike (nagu õli), arefleksKlaasil on prismaatilise soone muster, mis muudab vedeliku mustaks ja aururuumi hõbedaks. Selgete vedelike jaoks aläbipaistevKasutatakse kahe lameda pinnaga klaas. Need on standardsed tööstuslike katelde ja kõrge - rõhuprotsessi anumate jaoks.
Magnettaseme gabariit:Kaasaegne ja väga usaldusväärne tüüp. Kambri sees asuv ujuk tõuseb ja langeb vedeliku tasemega. Ujuki magnetväli toimib väljastpoolt klapplipu indikaatoril (või värvilisel ribal), põhjustades selle pöörlemise ja näitavad väga nähtavat kahte - värvi (nt valge/punane). See disain isoleerib indikaatori protsessivedelikust, muutes selle ohutuks ohtlike, toksiliste või kõrgete - temperatuuri/rõhurakenduste jaoks.
2. kaudsed/järelduslikud gabariidid (mõõteriistad)
Need seadmed mõõdavad sekundaarset muutujat (nagu rõhk), et arvutada tase ja saada tavaliselt juhtruumi elektrooniline signaal.
Ujukimõõturid:Ujuv ujuk sõidab vedeliku pinnal. Selle liikumist saab mehaaniliselt ühendada kettaga või muuta elektrisignaaliks.
Nihkemõõturid:Vedelikus riputatakse sukeldatud objekt (nihkuja). Selle näiline kaal muutub ujuvusest tingitud tasemega ja mõõdetakse seda muutust.
Diferentsiaalrõhu (DP) saatjad:Kõige tavalisem meetod suletud paakide jaoks. Need mõõdavad rõhu erinevust paagi põhja (hüdrostaatiline rõhk) ja ülaosa vahel. See rõhu erinevus on otseselt võrdeline vedeliku tasemega.
Radar / mikrolaineahju gabariidid:Emiteerige mikrolainesignaali vedeliku pinna poole ja mõõtke kaja tagastamise aega. Suurepärane raskete rakenduste jaoks ja seda ei mõjuta temperatuur, rõhk ega aur.

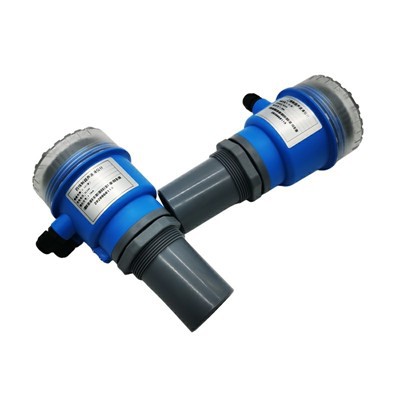

Ultraheli gabariidid:Sarnaselt radariga, kuid kasutage helilaineid. Need paigaldatakse vedeliku kohale ja mõõdavad peegeldunud helilaine - - aja -. Seda ei saa vaakumis kasutada ja seda võib mõjutada raske auru või vaht.
Mahtuvusmõõdikud:Mõõtke sondi ja paagi seina vahelise elektrilise mahtuvuse muutust, mis muutub, kui tase (ja seega ka dielektriline konstant) muutub. Hea vedelike ja mõne tahke aine jaoks.
Ühiste tüüpide võrdlus
| Gabariidi tüüp | Operatsiooni põhimõte | Peamised eelised | Ühised rakendused |
|---|---|---|---|
| Torukujuline vaateklaas | Otsene visuaalne | Lihtne, odav, hõlpsasti mõistetav | Madal - surveveemahutid, kütuse ladustamine |
| Refleksi vaateklaas | Otsene visuaalne | Vastupidav, käitleb kõrgrõhku/temperatuuri | Katlad, töötlevad laevad, keemiapaagid |
| Magnettaseme gabariit | Magnetühendus | Väga ohutu, usaldusväärne, väga nähtav, töötab ohtlike vedelikega | Nafta ja gaas, keemiline töötlemine, elektrijaamad |
| DP -saatja | Hüdrostaatiline rõhk | Vedelikes liikuvaid osi ei saa tiheduse jaoks kalibreerida, kaugjuhtimine | Suletud paagid, varude haldamine, liidese tase |
| Radarimõõtur | Mikrolaine peegeldus | Non - kontakt, väga täpne, protsessitingimusi mõjutamata | Suured mahutid, karmid keskkonnad, veeldatud gaasid |
| Ultraheli mõõtur | Helilaine peegeldus | Non - kontakt, lihtne installida, kulu - tõhus |
